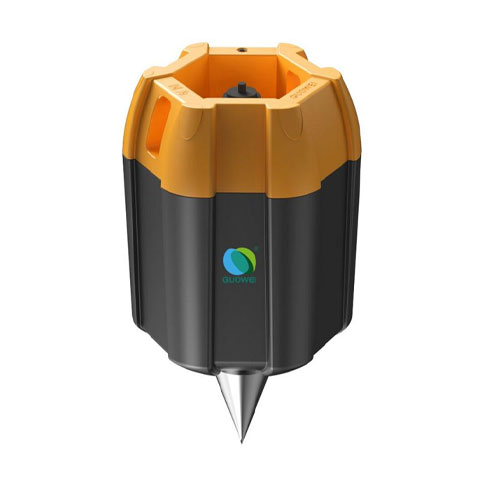

GN309遠程實時智能微動探測儀
GN309是合肥國為電子有限公司GN201、GN209的升級產品，產品可靠性、便攜性、易用性、探測精度、續航時間等性能指標進一步提升。
一、產品特性
1、地震數據通過4G或者WIFI遠程實時傳輸、實時輸出頻散圖像。
2、手機客戶端和電腦均可實時接收數據、遠程智能配置作業參數、實時監控儀器狀態和地圖顯示儀器位置；作業效率高。
3、作業數據可選擇云端存儲和下載。
4、體積小、重量輕，便攜性好。
5、內置檢波器（自然頻率2Hz），支持外接不同頻率的檢波器。
6、32位超高精度Σ-Δ ADC，超低噪聲水平。
7、支持主動震源和天然震源地震勘探。
8、具有防盜自動報警功能，被盜后可追蹤歷史移動軌跡。
9、充電、數據回收，使用同一端口、同時進行。
10、超低功耗，內置電池續航5天（4G傳輸模式），支持外接電源。
11、靈活的臺陣部署，支持多重圓、直線型、L型、三角形、隨機布置等。
12、支持SAC、Mini-SEED、SEG-2、SEG-Y、SEG-D等多種數據格式。
二、典型應用
工程探測：城市地下空間、路基孤石、城市排水管道、檢測工程裂隙。
資源勘查：巖性突變（含水層）、煤炭及油氣勘探等。
構造勘查：巖溶、斷層破碎帶、陷落柱、采空區、覆蓋層厚度。
實時監測：油氣壓裂、滑坡、道路塌陷的實時監測和預警。
監測自然活動：實時監測地殼與上地幔板塊活動。
三、技術參數
①檢波器參數：
| 自然頻率 | 2Hz |
| 靈敏度 | 260V/m/s |
| 頻響范圍 | 0.1~1600Hz |
| 開路阻尼系數 | 0.7 |
| 線圈阻抗 | 6400Ω |
②物理指標：
| 尺寸 | φ125mm,H165mm（不含尾椎） |
| 重量 | ＜1.6 kg（含電池，不含尾椎） |
| 防水性能 | IP68 |
| 工作溫度 | -40~70℃ |
③電子學指標：
| 單站通道數 | 3道 |
| 同步精度 | ±10 μs |
| ADC分辨率 | 32bits |
| 前置放大器增益 | 0,6,12,18,24,30,36dB |
| 采樣間隔 | 10,5,4,2,1,0.5,0.25ms |
| 最大輸入 | 5 V（峰峰值） |
| 動態范圍 | 123dB （@1ms采樣間隔，0dB前放增益） |
| 噪音水平 | 0.11μV RMS（@1ms采樣間隔，36dB前放增益） |
| 共模抑制 | ＞110dB （@1ms采樣間隔，0dB前放增益） |
| 諧波失真 | ＜-122 dB （@1ms采樣間隔，0dB前放增益） |
| 功 耗 | 0.35W（4G數傳模式） |
| 續航時間@25℃ | 5天(4G傳輸模式) |

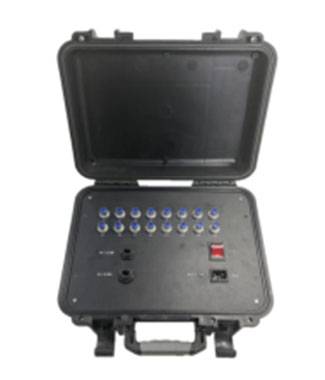

④集成充電箱體：
通道數：16通道同時充電及回收數據。
重量：4.7kg。
體積：480mm×350mm×150mm。
數據傳輸接口：RJ45以太網。
充電電流：?jiǎn)温纷畲?A，總電流最大58A。
輸入電源：220VAC，最大電流5A，最大功率1100W。
